ガラス鋼管の特徴

酸や溶剤に強い鋼管の実現をめざし、２０年以上にわたる研究の結果完成したのが、ここに紹介するガラス鋼管です。
鋼管内部にガラス管を挿入・圧着して製作する当製品はすでに数件の特許を獲得していますが、そのうちの１件は特許庁の選定委員会で有用発明に選ばれました。
もちろん形状・サイズともラインアップをそろえ、特殊品についてもご要望に対応いたします。
耐腐食性を必要とするさまざまな分野で幅広くご利用いただける新タイプの鋼管です。
配管メンテナンスの省力化と経費節減にどうぞ、お役立て下さい。

Glassed Steel Pipe is an efficient,corrosion resistant product that is the result of 20 years of development.
We have obtained a number of patents for this products,which is manufactured by inserting and pressing glasses into steel pipes. It is also selected as a Valuable Invention by the Valuable Invention Selection Committee of the Patent Office. We have various types and sizes,and special produts other than standard sizes
can also be produced. Use our newly-developped,corrosion resistant Glassed Steel Pipe for saving maintenance fee and labor.

石油化学工業を始め、医薬品工業、化学工業、原子力発電所などにとって、耐食性金属材料の良否は保安、経済上からも重要な研究課題であり、すぐれた金属材料はケミカル・エンジニアの長年の夢でした。
当社の開発したガラス鋼管は、この夢を実現するため金属表面に電気絶縁性が高く、物理的・化学的に強じんなガラスをライニングして腐食を防止します。
耐用年数の延長と維持費の軽減をお約束する製品です。耐腐食性を必要とする各種配管（装置）に、ぜひご活用下さい。

Glassed Steel Pipe and Importance In fields such as the petrochemical,pharmaceutical,chemical engineering and nuclear power generation industries,high quality safe,reliable and low cost corrosion resistant metal materials are an impotant research subject and have been the dream of chemial engineers for many years.
Glassed steel pipe has made that dream a reality. Glassed steel pipe is a pipe that has been lined with glass that has high electrical resistance,and is physically and chemically strong in order to prevent corrosion of the metal itself.Glassed steel pipe can guarantee years of trouble-free service.If you have pipe(or equipment) that requires resistance to corrosion,be sure to specify glassed steel pipe.

1)ピンホールがない。
2)耐酸・耐薬品性が高い。
3)機械的・熱的衝撃に強い。
4)管内が侵されにくく、高品位・高純度の製品を作ることができる。
5)ライニング面が平滑なため、清掃･洗浄・殺菌消毒が簡単で衛生的である。
6)内面はガラス管そのままの平滑さで、結晶やスケールの生成がなく、乱流に対しても摩擦抵抗が小さい。

1)Has no pinholes.
2)is highly resistant to acids and chemicals.
3)Stands up to both mechanical and thermal shock.
4)The inside of the pipe dose not moisten easily to permit the production of high grade, highly pure products.
5)Sanitary because the lining surface is smooth to permit easy cleaning, washing and disinfecting.
6)The smoothness of the inner glass pipe prevents the formation of crystals or scale, and there is very little
frictional resistance to even turbulent flow.

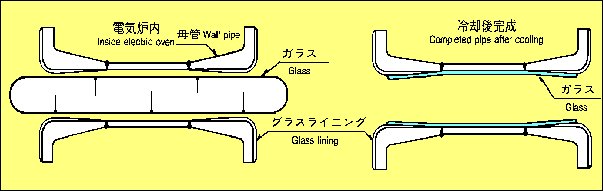

直管は配管用炭素鋼鋼管（ＳＧＰ）、継手類は一般配管用鋼製突き合わせ溶接式継手（ＦＳＧＰ）を用いています。
この両端に別工程でグラスライニングを施したフランジ（ラップジョイント）を溶接して、内部に成形されたガラス管
を挿入します。電気炉で加熱してゆき、ガラス管が軟化状態に達したとき、ガラス管内に圧力を加えて内壁面にガラス
を完全に圧着させます。あとは冷却させて完成です。

Production Principle(Under 150-A)
For straight pieces of pipe,carbon steel piping(SGP) is used,and for joints,general-use steel butt welding joints
(FSGP)are used.A flange(lap joint) that has been glass lined in a seperate operation is welded to both ends of
thesepipes,and then a formed glass pipe is inserted into the pipe which is then heated in an electric oven.When
the glass pipe reaches a softened state,sufficient pressure is applied to the inside of the glass pipe to perfectly
adhere it to the inner surface of the steel pipe,thus completing the pipe.
